自力式微壓調節閥

產品型號：ZZVP、ZZCP型
公稱通徑：DN20mm~100mm
公稱壓力：PN0.1~1.0MPa
適用溫度：≤ 80℃
設計標準：GB/T17213
檢驗標準：GB/T4213
法蘭標準：JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

聯系購買

分享到：

產品詳細

產品概述：

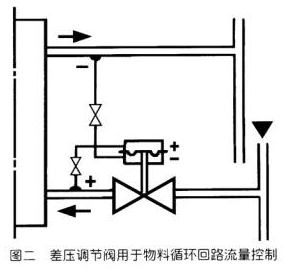

ZZC和ZZV自力式差(微)壓調節閥是一種不需要外加能源的執行器產品。可用于公稱壓力PN0.1，PN1.0。差(微)壓均可分段調節。從 50mm.W.C至0.1MPa。其用途十分廣泛，可用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電機組密封油系統，控制密封油與氫氣間壓力差，以確保可靠密封。當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓，端壓，力為零)。

產品特點：

1、無需停止生產即可進行設定值的調整；
2、無填料，閥桿上、下活動時不存在磨擦，上密封絕對可靠；
3、執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來；
4、閥體為四通形式，因而K、B型可通用一種閥體。

技術參數：◆主要技術參數和性能指標

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100
額定流量系數 Kv	ZZCP/ZZVP	8	11	20	32	50	80	100	160
	ZZCN					53	83
額定行程 (mm)		6	8		10		15		20
公稱壓力 PN(MPa)		0.10 1.0
差壓調節范圍 (kPa)		0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19 18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38 36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66 64 ～ 78 76 ～ 90 8 ～ 100
介質溫度 ( ℃ )		≤ 80
調節精度 ( ％ )		≤ 10
允許泄漏量 (l/h)	ZZCP/ZZVP	10^-4 X 閥額定容量 ( Ⅳ 級 )
	ZZCN	5X10^-3 X 閥額定容量 ( II 級 )

注：
1、ZZCP/ZZVP公稱壓力為0.10MPa，ZZCN為1.0MPa
2、ZZCN差壓調節范圍為36～44…88～100kPa


規格重量：

◆外形尺寸及重量 單位：mm

DN		20	25	32	40	50	65	80	100
A		308	394	308	394	308	394	394	394
H	ZZCP/ZZVP	376	465	365	445	445	490	490	510
H	ZZCN					536	536
L	ZZCP/ZZVP	150	160	180	200	230	290	310	350
L	ZZCN					222	222
重量 G(Kg)		12	13	15	17	20	28	38	43
導壓管螺紋接頭		M16X1.5
